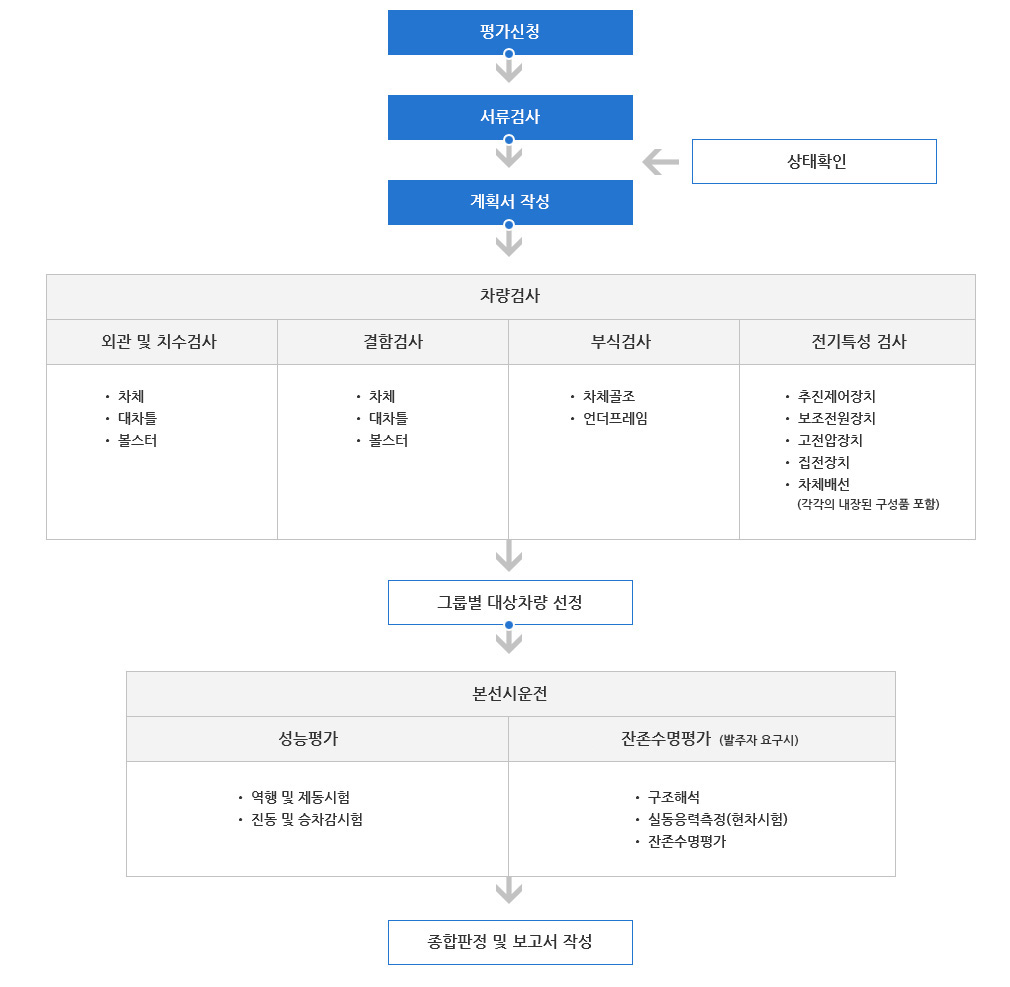

| 구분 | 대상 | 평가항목 | 평가내용 | |
|---|---|---|---|---|
| 상태평가 |
• 차체 • 주행장치의 대차틀과 볼스터 |
• 외관검사 • 치수검사 |
• 차체 및 대차 주요부위 치수측정 (3차원측정기 또는 적합한 측정설비) • 차체 캠버량 등의 변형량 확인 • 주요 외관상태 확인 |
|
| 안전성평가 | 결함검사 |
• 차체 • 주행장치의 대차틀과 볼스터 |
• 표면결함검사 • 내부결함검사 |
• 차체 및 대차 주요부위의 용접부위 및 취약부에 대한 비파괴검사 (자분탐상, 초음파탐상) • 차체골조 및 언더프레임 주요부위의 부식검사 |
|
• 차체골조 • 언더프레임 |
• 부식검사 | |||
| 전기특성검사 | • 추진제어장치 • 보조전원장치 • 고전압장치 • 집전장치 • 차체배서(외부노출) (각각의 장치에 내장 되어 있는 구성품 포함) |
[상태진단시험] • 기능 및 동작측정시험 • 온도 및 상태시험 • 절연저항 및 내전압시험 • 추진제어장치 완성차시험 • 지상설비 연계동작시험 [상태검사(육안검사)] |
• 정차 및 주행상태에서 해당 사양 및 시험성적서에 따라 시험 • 기준 제시가 없을 경우 기술기준 적용 |
|
| 성능평가 | 선정된 그룹별 대상차량 |
• 역행시험 • 제동시험 • 진동시험 • 승차감시험 |
• 실제 운영조건과 동일하게 편성하여 본선 시운전을 실시하여 차량의 성능 평가 |
|
| 잔존수명평가 |
선정된 그룹별 대상차량의 • 차체 • 주행장치의 대차틀 |
• 구조해석 • 취약부 선정 • 실동응력 측정 • 잔존수명 평가 |
• 구조해석 및 상태검사를 통해 주요 취약부를 선정하고 스트레인 게이지 취부 • 동응력 측정을 위하여 실제 운용조건과 동일하게 시운전 실시 • 차체 및 대차부위에 발생하는 응력측정 및 잔존수명 평가 |
|
